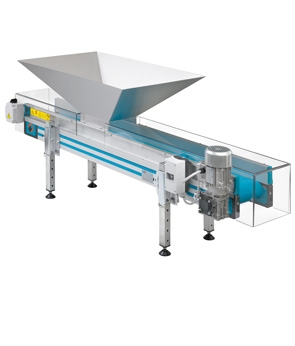

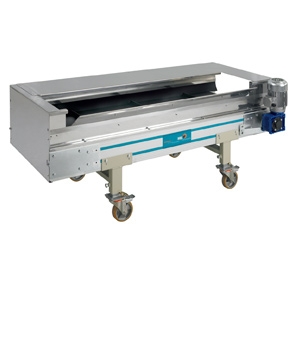

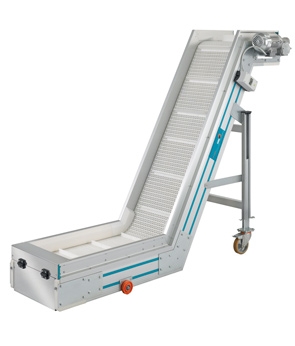

PA tipo konvejeris
Tvirtas rėmas pagamintas iš pirminio ekstruzinio aliuminio profilio "Alloy 6060", anodizuotas (vidutinis storis - 15 mikronų).

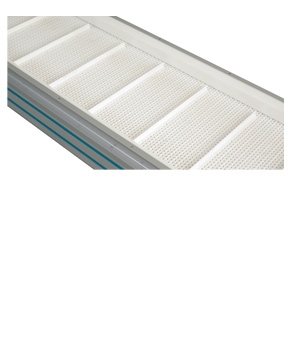

Standartiškai atsparus įbrėžimams ir tepimui diržas, su lygiu žaliu poliuretanu (žr. "Pantone 320"); vulkanizuota diržo jungtis.
Minimalus ir maksimalus juostos atsparumas temperatūrai nuo -10°C iki +90°C.
Standartinė transmisijos grupė, kurią sudaro 0,12 kW, trifazis, asinchroninis variklis, sumontuotas su reduktoriumi su nuolatiniu tepimu.
Stacionarus standartinis konvejerio greitis 3 m/min.
Konvejerio komplektas su "Siemens" paleidimo ir stabdymo jungiklio / variklio išjungimu, 5m kabelis ir 4P CE jungtis (3 fazės + žemė).
Standartinė variklio įtampa 400 V / 50 Hz.

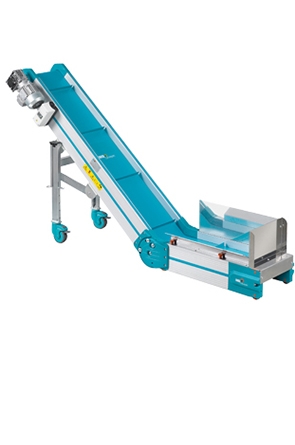

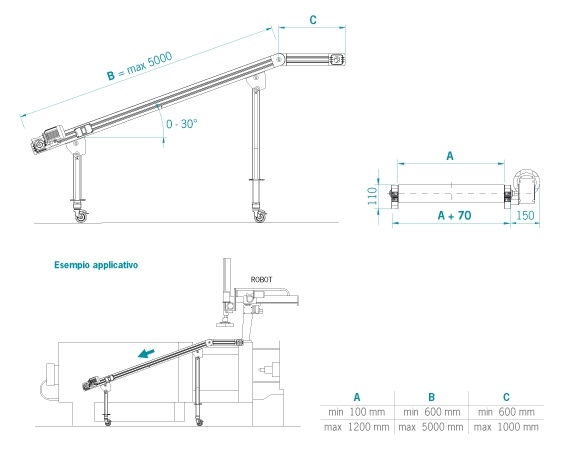

PA perdengtas konvejeris darbui su roboto pagalba | |
PA konvejerio modelis yra labai universalus.
Pradinėje dalyje sukurtų konvejerių nuokrypis yra būtinas, kad būtų galima pasiekti iškrovimo robotą. Atkreipkite dėmesį į atramines kojas ir apsaugą nuo roboto. |
|

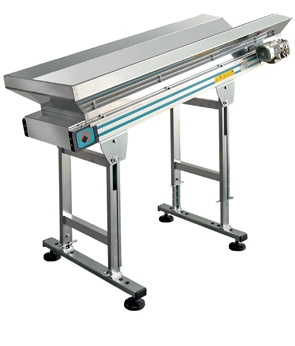

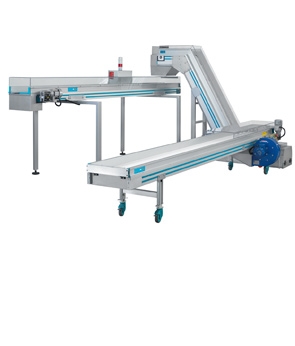

PA formuojanti konvejerio liniją | |
Nuotraukoje taip pat parodytas sprendimas, perduodantis gaunamą produkciją iš daugelio operacinių vienetų.
Konvejerių matmenys ir sprendimai, kurie turi būti priimti ant abiejų pusių, yra labai priklausomi nuo pervežamų produktų tipo ir liejimo ciklų trukmės. Pervežimas gali būti atliekamas dviem būdais: Kai gaminys gali liestis su kitais produktais; Kai produktas neturi liestis su kitais produktais. |
|

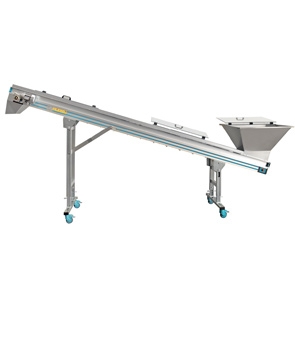

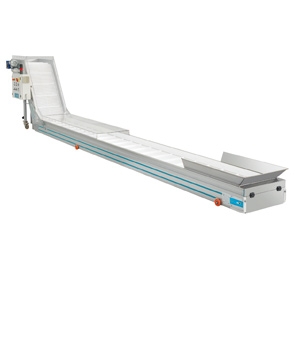

PA formuojanti konvejerio liniją | |
Nuotraukoje pavaizduotas ypatingas sprendimas, kai perkėlimo metu būtina įveikti didesnę nei 4 m kliūtį.
Konvejerių linija yra sudaryta iš PA modelių. |
|

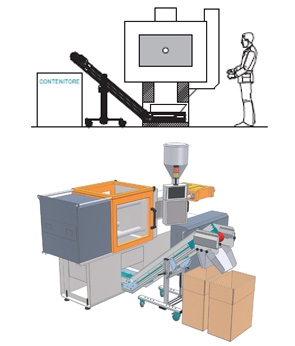

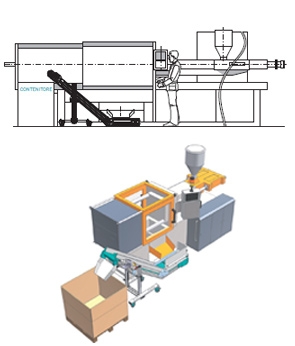

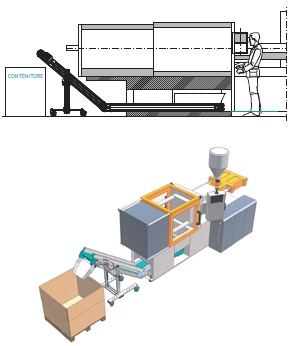

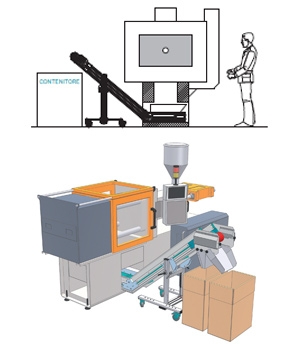

PA kovejeris įrangas po plastmasės liejimo forma | |
Nuotraukoje parodyta konvejerio, sumontuoto plastmasės liejimo formos apačioje, pavyzdys.
|
PA Konvejerių užsakymo forma
PA išilginio konvejerio po presu užsakymo forma
PA istrižinio konvejerio po presu užsakymo forma
